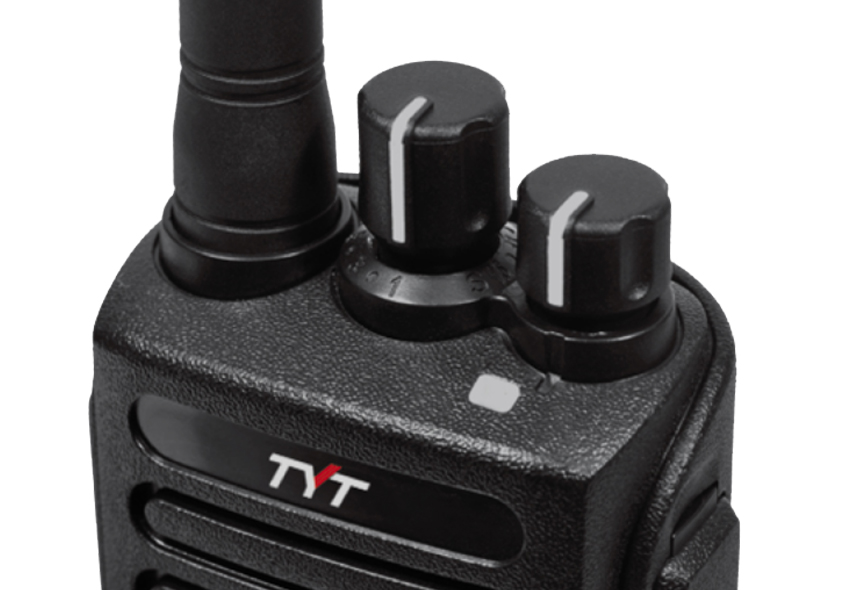

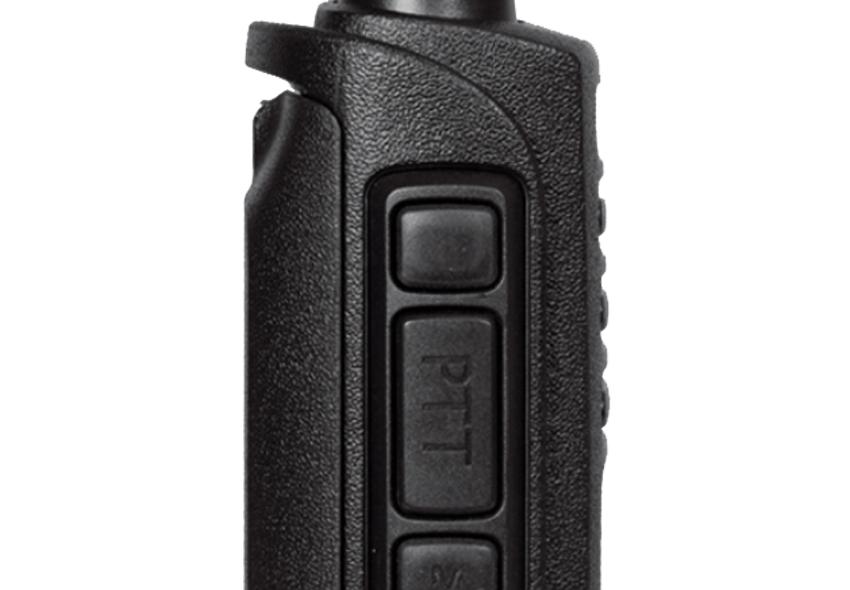

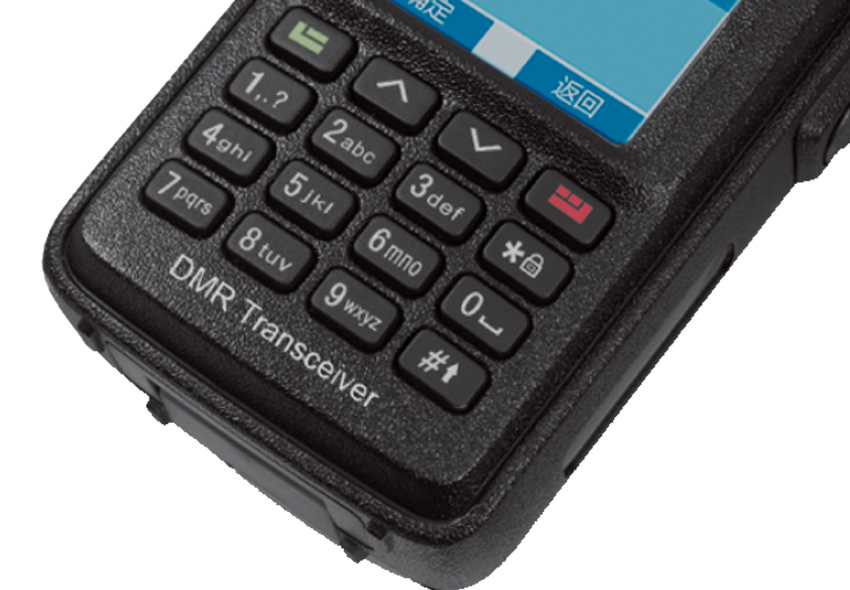

MD-390 (DMR)
TYT MD-390 Geral:
Frequência de Trabalho: VHF:136-174MHZ /
UHF:400-480MHz
Canais: 1000 Canais
Intervalo entre canais:
12.5KHZ
Operating voltage:
7.4v
Bateria:
Li-ion
Temperatura de Operação:
-30ºC + 60ºC
Temperatura em armazém:
-40ºC + 85ºC
Impedância da Antena:
50?
Potencia de saída do áudio: ?1000mW@16?
Capacidade da Bateria:
2200mAh standard Li-ion battery
Dimensões: (H*W*D):
131*61*36mm
Peso:
258g
Transmissão:
Potencia de saida: Máxima 5W (HI) / Mínima: 1W (Low)
Frequência de estabilização:
+-1.0ppm
Potencia do canal adjacente:
?-60dB
Potencia do time slot livre TDMA: ?57dBm
Ruído:
-40dB @ 12.5KHZ
Espúrias radiadas pela antena: 9KHz-1GHz ?-36dBm 1GHz-12.75GHz ?-30dBm
Modulação FM:
12.5KHZ:11K0F3E
4FSK modo digital:
12.5KHZ (só dados): 7K60FXD 12.5KHZ(dados/vós):7K60FXE
Desvio máximo na modulação:
2.5KHZ@12.5KHZ
Potencia do slot não activo:
-57dBm
Protocolo digital:
ETSITS102 361-1 -2 -3
Tipo de Vocoder:
AMBE+2TM
Resposta do Audio:
+1dB~-3dB
Modulação BER (Bit error rate): ?5%
Recepção:
Sensibilidade em Analógico:
0.35uV/-116dBm (20dB SINAD) /
0.22 uV/-120dBm (Type)
Sensibilidade em Digital:
0.3 uV/-117.4dBm (BER 5%) /
0.22 uV/-110dBm (BER 1%)
Rejeição de Canal ?-12dB
Resposta das espúrias:
TIA603C: 75dB ETSI: 70dB
Selectividade do canal adjacente:
TIA603C: 65dB ETSI: 60dB
Potencia de áudio:
1W
Resposta de áudio:
=1dB~-3dB
Distorção de áudio avaliada:
3% (padrão)
Espúrias radiadas pela antena: 9KHz-1GHz ?-57dBm /
1GHz-12.75GHz ?-47dBm
